catenaria
La cafetería de la facultad de arquitectura está cubierta por un domo
transparente a base de catenaria
construido con un material que permite el paso de luz, pero en épocas de calor
no es muy funcional debido que provoca
mucho calor, por lo cual se colocó una malla opaca para que este problema se
redujera, antes había filtración de agua y al momento de arreglarlo se afectó
la ventilación en esta área
estructura del teatro carlos lazo

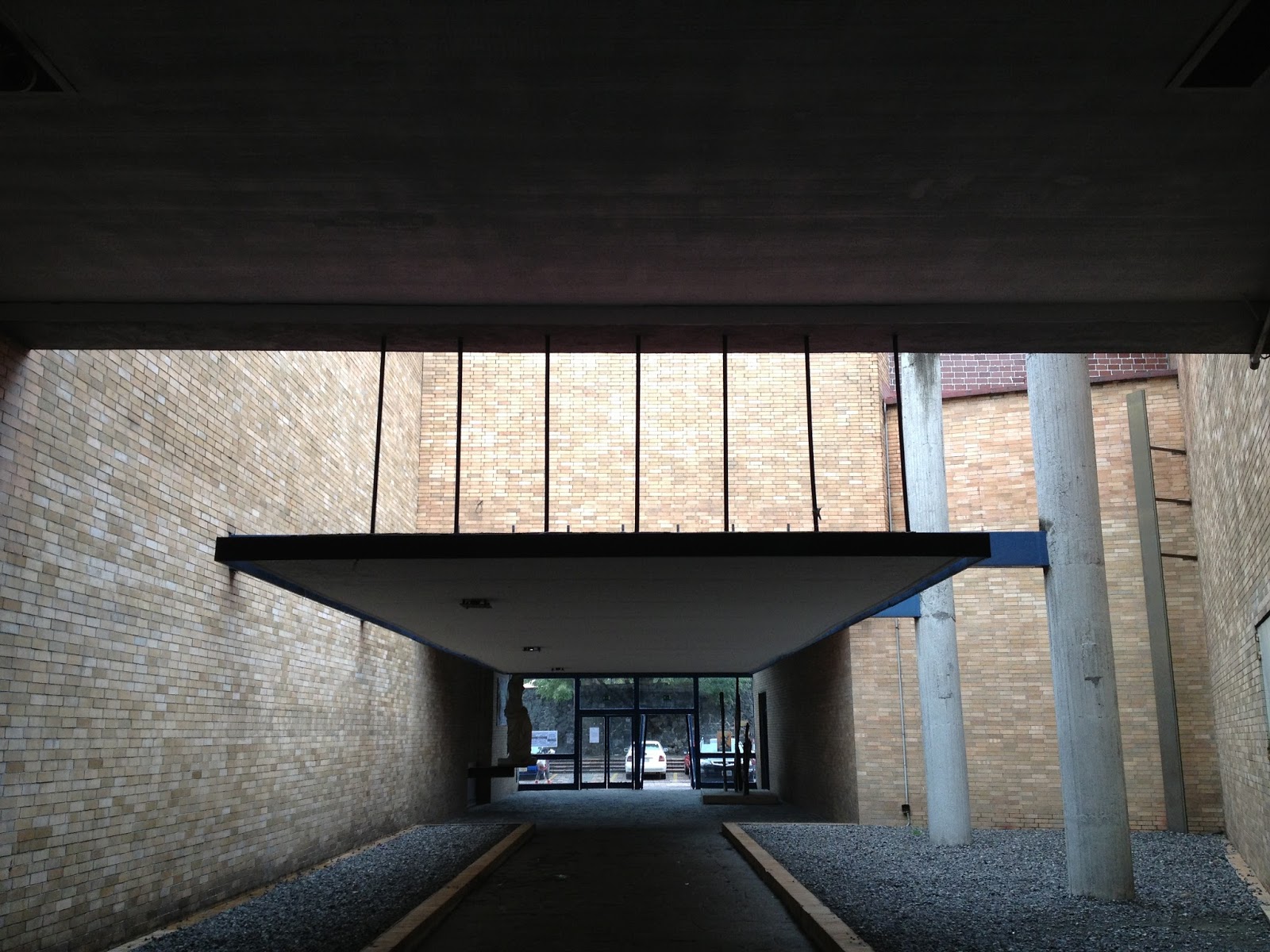

Lo que se apreció en el teatro Arq. Carlos Lazo fue su
estructura en la que sobre sale la armadura del cuerpo del teatro soportada por
columnas de concreto que al mismo tiempo soportan el techo flotante, debido a
que están empotradas unas vigas de acero junto con unos tendones de acero que
unen la viga con el techo dando una sensación de que esta flotando .
geodésica
Estructura conocida como la tutsi pop , su base comienza con un
pentágono y de ahí se van formando triángulos, tiene dos caras iguales y una
desigual, lo cual hace que la estructura tenga una curvatura formando la
geodésica, es resultado de una serie de tubos unidos por tornillos altamente
resistentes y sostenida por un metal
unido a una superficie de concreto.
velaria (psicotaco)
Su
significado lo toman de las velas de barcos antiguos, y las fibras las han
empleado para crear diferentes composiciones.
En
la década de los 50's el Ingeniero-Arquitecto alemán Frei Otto, comienza sus
primeras experimentos con cubiertas de cobertizo ligeras. Es una cubierta
ligera conformada por una superficie hecha de lona o material textil cuyas
cargas a tensión son transmitidas de la lona a las relingas a los postes o
puntos de anclaje en algún elemento estructural ya sea muro o columna metálica.
Como puede verse las parten en su origen de las velas de los barcos y carabelas
antiguas, es obvia su parecido. Nada mas que en ves de servir para impulsar una
nave marítima, se utiliza para cubrir espacios y dar abrigo y sombra.
Los
textiles con en el que están hechas las velarias tienen que traerlas de otro
país, y duran un aproximado de 10 a 15 años.
forma:
mediante el cable suspendido
vector
activo: la estructura de metal, funciona como vector activo
superficie
activa: el textil funciona por medio de superficie activa, ya que a demas de
ser flexible, resiste tracciones y compresiones.
En la Facultad de Psicología se encuentra una velaría de forma activa
que se adapta a el espacio que ocupa respetando a los árboles que hay a su
alrededor,la lona está sujeta con cables tensores que a la vez están dentro de armellas
sujetas a la lona, se observa que los cables están tensados y los apoyoscon
barras que trabajan a compresión, obteniendo una buena estabilidad, aunque se
pudo observar que al momento de que no quede muy bien distribuida la fuerza se
presentan arrugaciones en la lona dándonos a entender que una parte de la
velaría ejerce más trabajo que la otra parte.
Coloquialmente llamada por estudiantes universitarios como "la muela", esta pequeña construcción cubierta de hormigón armado ideada y edificada por el arquitecto Feliz Candela en 1951, con la finalidad de hospedar trabajos de medición de neutrones.
Desde la cimentación, la estructura trabaja con zapatas aisladas que sostienen tres pares columnas de concreto. Las caras laterales obtienen su ondulación a partir de la cimbra en el colado, mismas que sustentan el peso de la cubierta. Dicha cubierta tienen la forma de un paraboloide hiperbólico que permite la circulación de la carga hasta la cimentación.
La misma estructura de la edificación permite que las cargas sobre las columnas sean tan pequeñas como para despreciarse en un estudio de caso, conservando su rigidez, resistencia, estabilidad y sobre todo la mínima utilización de materiales.
Fuente: Felix Candela | Pabellón de Rayos Cósmicos | ArquiMéxico
en esta estructura las columnas salen del auditorio haciendo zigzag, ya que los muros de piedra que tiene son muy débiles y si toda la fuerza del techo cayera en los muros, estos se irían de lado, entonces se colocaron las vigas para darle una fuerza lateral al techo evitando que se abra el auditorio hacia los lados
jardin botanico
La cubierta con la que cuenta el jardín botánico del Instituto de Biología
es un domo, construido con vigas entrelazadas formando una cúpula que actúa a
base de compresión tensión, cuenta con una malla delgada que sostiene las láminas
que cubren el invernadero, permitiendo el paso de la luz y el calor; también
cuenta con un anillo en el centro de la cúpula permitiendo una mayor
ventilación; diseñada para mantener las condiciones que conlleva el invernadero
